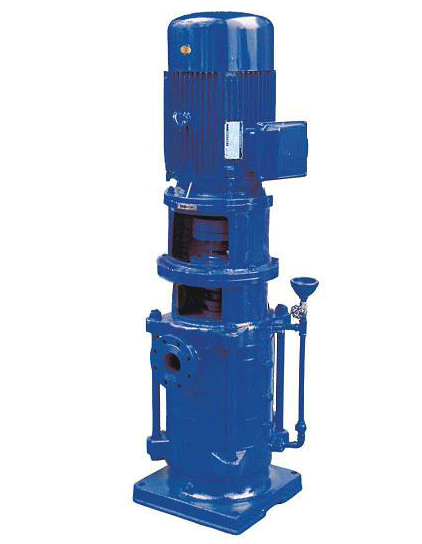

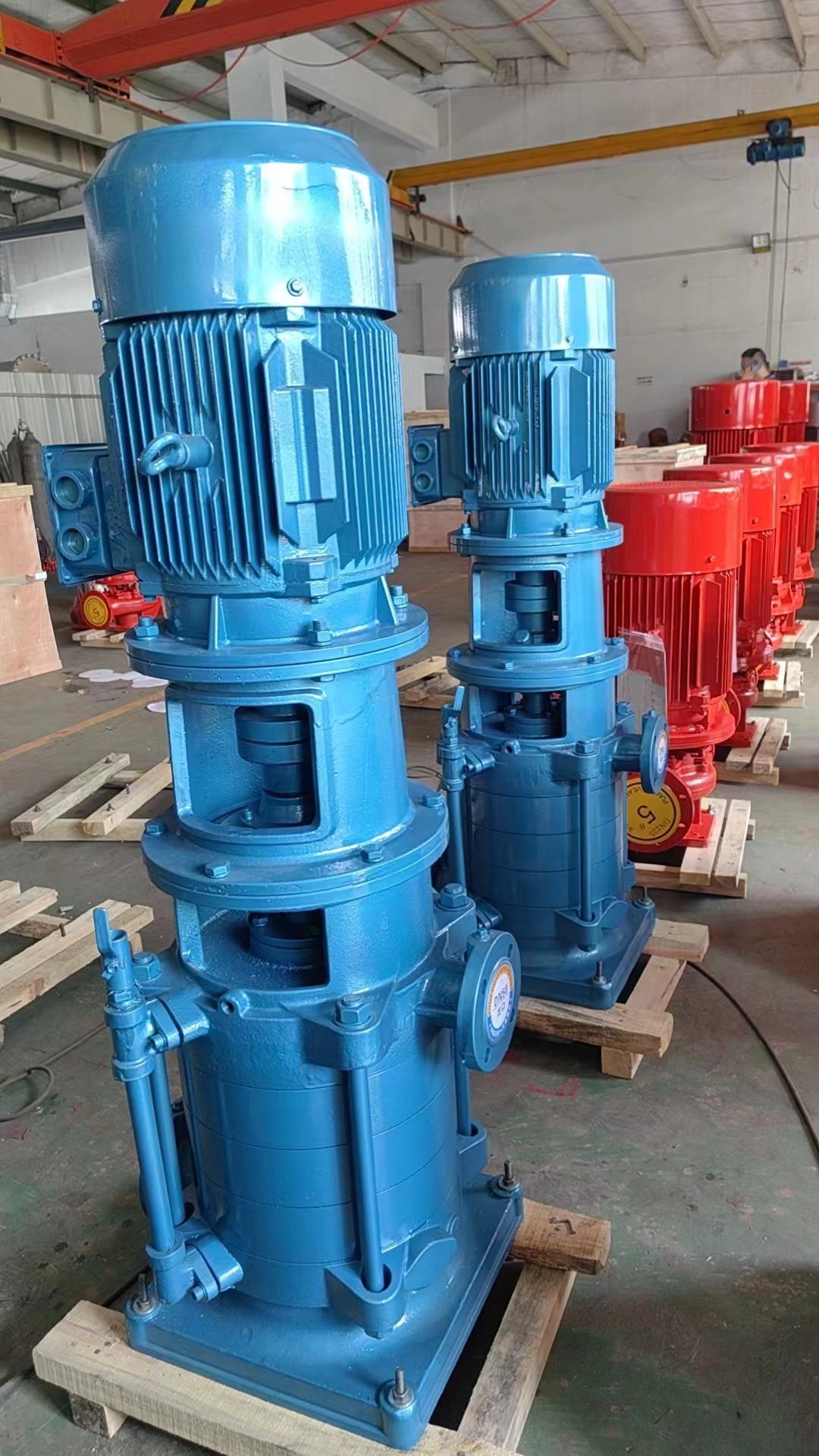

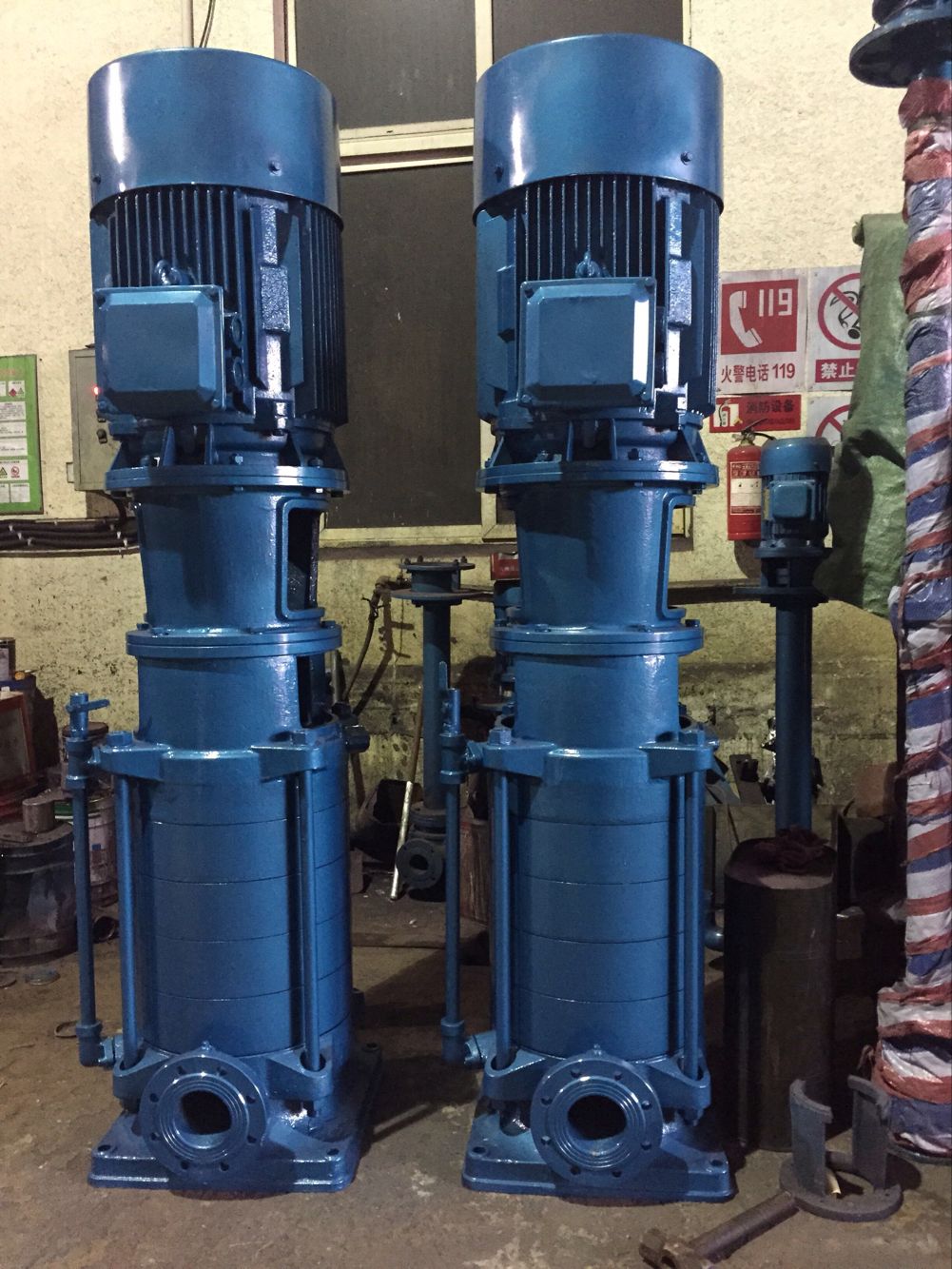

DL立式多級泵簡介結構說明
DL、DLR系列立式多級離心泵(低轉速n=1450r/min) 1、泵結構緊湊、體積小、外形美觀:
是本公司根據高層建筑給水市場的實際需要和標準而研 2、泵的進口和出口可安裝成0°、90°、180”、
制開發的新型產品。供輸送不含堅硬顆粒及物理化學性 270”幾個不同方向以滿足不同的連接場合;
質類似于水的介質之用。流量范圍為5~360m/h,揚程 3、按實際情況，設單出口、多出口泵型，以便客
范圍為20~300m，配套功率范圍為1.5~280kW，口徑 戶在同一臺泵上獲得不同揚程的需要;
范圍為中40~中200mm。同一臺泵的出口可設1~5個出 4、揚程可根據需要增減水泵級數并結合切割葉輪
口。 外徑予以滿足:
5、電機外加防雨罩，泵可置于戶外使用，取消泵
■產品特點 房，節省建筑費用。
本系列泵采用國內節能的水力模型，具有

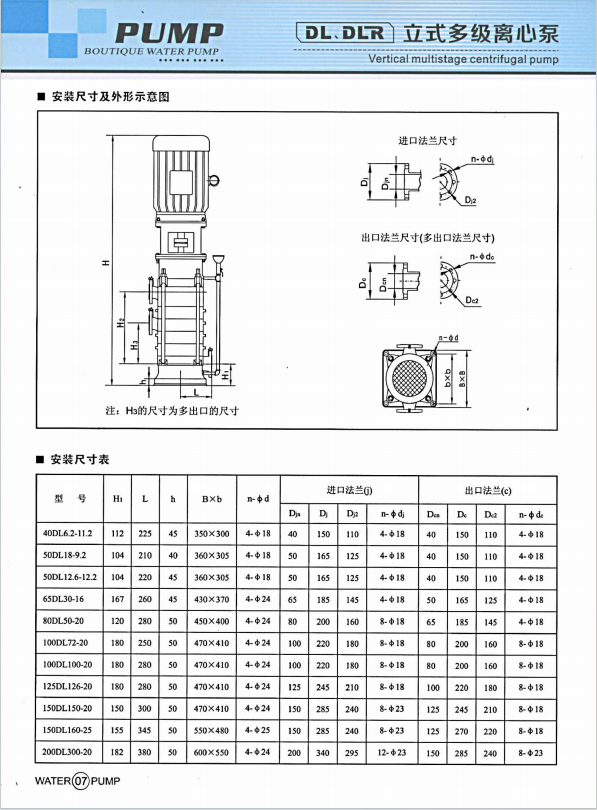

效率高，性能曲線平緩，運行范圍廣，符合消防局的有 ■結構示意圖
關規定，滿足不同用戶的使用需要:該泵采用立式分段式結構，且運轉平穩、噪音低、使用壽命長、占地面積少、安裝維護方便等優點。
■產品用途
主要用于高層建筑生活給水、消防恒壓供水、自動噴淋供水、白動水幕供水等，也可應用于廠礦給排水、遠距離送水，各種設備配套使用以及各種生產工藝用水等。

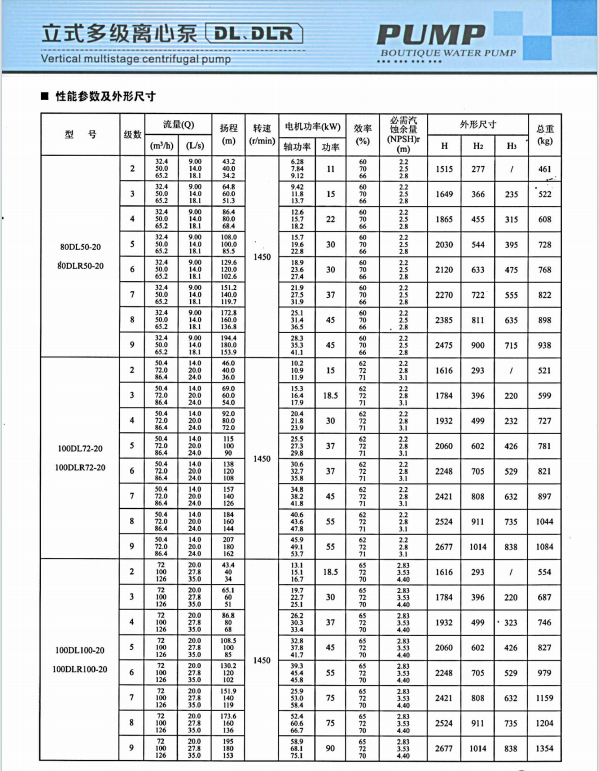

型號意義
100 DL (DLR) 100-20X4
-泵級數
-單級葉輪揚程H(m)
一流量Q(m/h)
一立式多級熱水離心泵 序號 名 稱 材料或型號 序號 名稱 材料或型號
電機 Y系列(V5)4極 12 出水段 HT200
立式多級離心泵 聯軸器 HT200 13 平衡套 HT200
3 彈性塊 橡膠 14 平衡鼓 HT200
泵進口公稱直徑(mm) 4 軸承壓蓋 HT200 15 末級導葉 HT200
16 中 段 HT200
5 軸承并帽 45
■工作條件 6 軸承盒 HT200 17 葉 HT200
1、使用的介質應類似水，運動粘度<150mm/s,7擋水套軸承180系列451819葉輪出水段 HT200 HT200且無堅硬顆粒，無腐蝕性質:
2、泵使用的環境海拔高度<1000米，超過時應在10石棉壓蓋石棉石棉 HT2002120下軸套下軸承銅合金45
9
訂貨時提出，以便本公司為您提供更為可靠的產品: 填料函體 HT200 22 軸 45、2CR13
3、介質使用溫度-15℃~120℃:
4、最大系統工作壓力≤2.5MPai 注:1、該泵型可按客戶需要定做成熱水型:
5、周圍環境溫度應低于40℃，相對濕度低于 2、也可將軸封石棉填料換成機械密封;
95%。 3、以上需在訂貨時說明，價格另議。
